機器特點Machine features

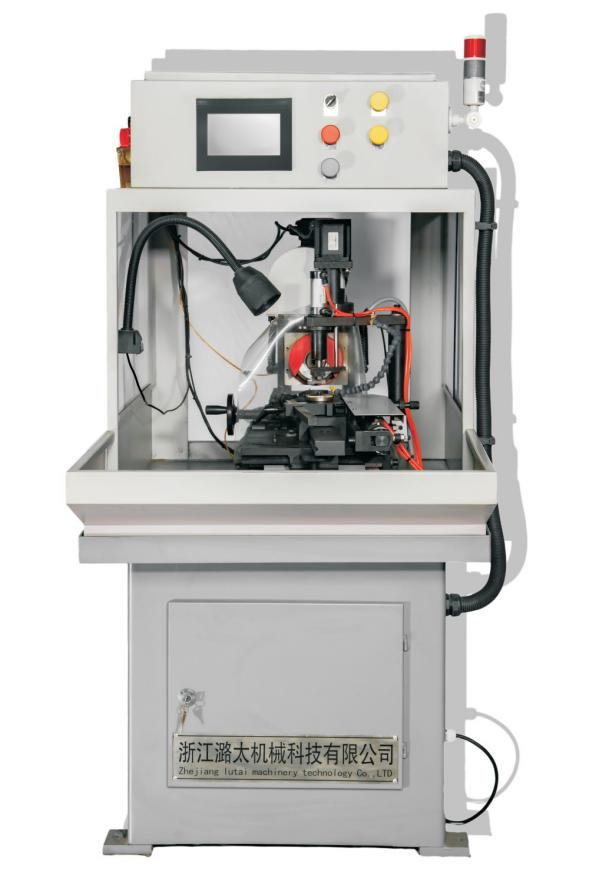

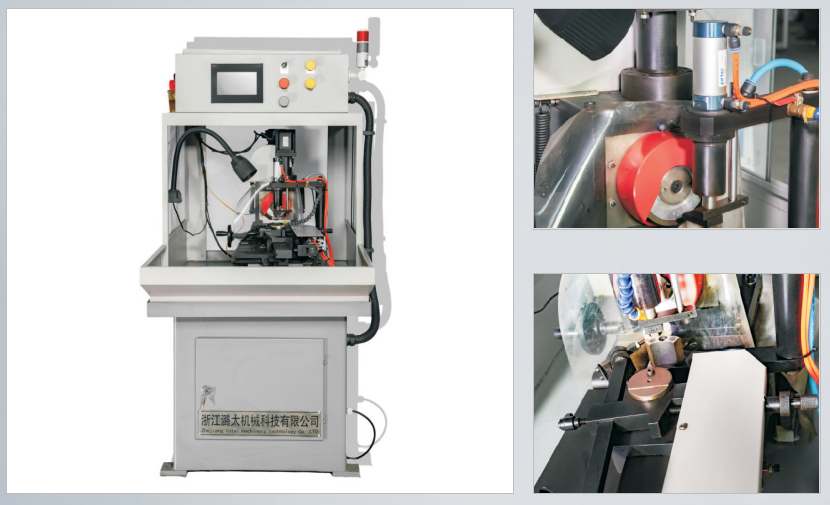

◆本機是對合金圓鋸片側角研磨的專用自動化設備。

◆采用步進電機進刀，**可靠。

◆進退刀由電機控制，操作方便。

◆臥式單面加工易保證側面的齒高差。

◆本機特殊功能，可針對劃線鋸片與倒梯齒鋸片磨削，

◆砂輪磨削有自動補償功能，砂輪磨損自動補償，保證了齒高差的一致性，提高了產品精度。

技術參數Technical dates

◆鋸片直徑：φ110—φ600mm

◆內孔直徑：φ20-φ30mm（特殊規格可定制）

◆齒距范圍：7—50mm

◆研磨刃長：3—12mm

◆砂輪規格：φ100×φ20×4mm

◆砂輪粒度：230#—430#（推薦選用）

◆砂輪行程：0—25mm

◆磨齒速度：建議20齒/分鐘，可調節

◆工作氣壓：≥0.45MPa

◆電源電壓：AC380V（三相四線）

◆功    率：3.5KW

◆重    量：550kg

◆機床尺寸：900mm×1240mm×1580mm
